Table de soudage 3D

Lieu d’origine: Hebei

Garantie: 1 an

Support personnalisé: OEM, ODM

Nom de la marque: Storan

Numéro de modèle: 2005

Nom du produit: Matériel de plate-forme de soudage flexible 3D 3D

Matériau: fonte / acier

Application: industrie

Tolérance à la taille des pores: ± 0,05 mm

Traitement de surface t: nitrative de surface

Planité: 0,02 mm / 1000 mm

Rugosité: RA1.6-RA3.2

Processus: Usinage CNC

Type ： Mouillage Press

Certificat: ISO9001: 2008

Détails de l’emballage: Table de soudage Boîte en contreplaqué 3D avec accessoires OEM HT300 Black Oxyde Finition 3D Table de soudage flexible

Unités de vente: un seul article

Taille de package unique: 100x100x20 cm

Poids brut unique: 5000 kg

Délai de mise en œuvre

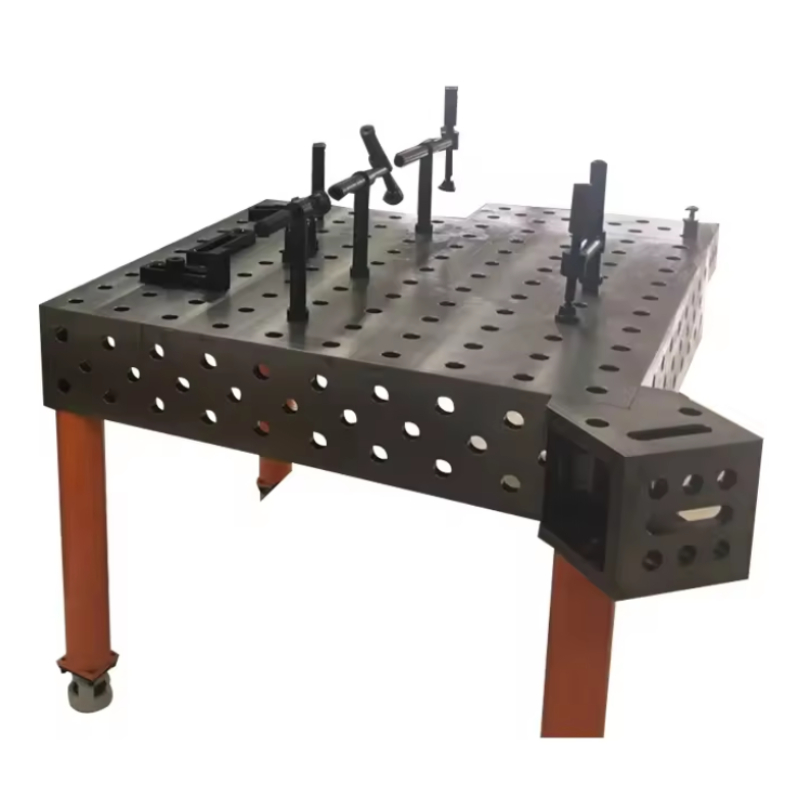

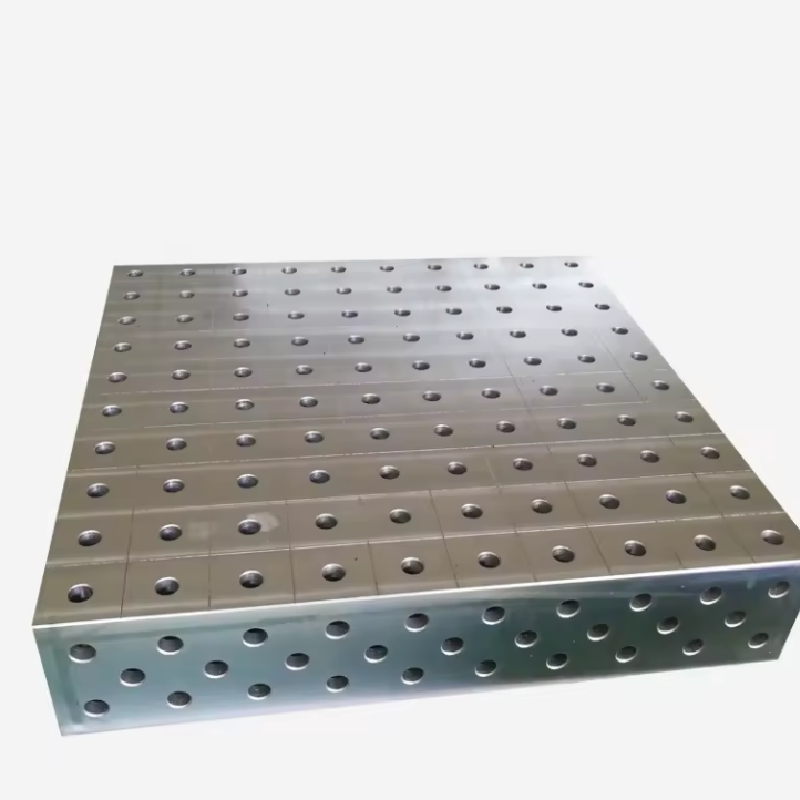

Table de soudage 3D

La plate-forme de soudage 3D est une plate-forme de soudage avancée, la plate-forme

et quatre côtés sont distribués avec des trous de 28, utilisés pour coordonner avec

le luminaire flexible 3D, pour obtenir un positionnement rapide et un serrage de la pièce

qui doit être soudé. Les avantages d’une plate-forme de soudage 3D sont une grande efficacité,

haute précision et faible coût. Un ensemble de systèmes d’outillage de soudage 3D peut essentiellement

satisfaire toutes les pièces de soudage des clients.

Les composants peuvent être équipés après votre sélection le suivant:

1, outils pour supporter: boîtier en cube en forme de U, cas de cube en L, support angle et jauge d’angle

2, pièces de rechange pour localiser:

3, outils pour serrer et fixer

4, pièces de rechange pour verrouillage

5, outils auxiliaires

Tableau de soudage 3D 1.2×2.4 1×2 1,5×3 2x4m AVEZ EN TABLE DE FONSE ET TABLEAU DE FONCTIONNEMENT

• - Dimensions:1000X1000mm-2000X4000mm
• - Cinq surfaces de travail sur lesquelles la pièce de localisation peut être installée. Peut également être étendu via l’une de ses cinq surfaces de travail.
• - Son matériau est divisé en: tables de soudage en acier (Q345) et tables de soudage coulant (HT300).
• - Son diamètre de trou est divisé en séries D28 et séries D16.
• - Grille diagonale: D28 est 100 * 100 mm; D16 est de 50 * 50 mm.

Justificatif: Les jambes, le cadre en acier et la boîte de levage hydraulique, selon l’exigence.

La plate-forme de soudage 3D est un luminaire universel conçu spécifiquement pour la fabrication de produits soudés; Utilisé pour la commodité du soudage, la flexibilité et beaucoup de méthodes de soudage traditionnelles.

Combinaison tridimensionnelle de système de trous combinaison Équipement de processus de soudage flexible.

Trois dimensions: représentent trois directions. Généralement, les luminaires sont longitudinaux et transversaux sans directions verticales. La plate-forme a deux directions et les quatre bords peuvent être utilisés pour l’installation verticale, réalisant une combinaison tridimensionnelle.

Système de trous: La principale caractéristique de ce luminaire est que, de la plate-forme aux accessoires, il y a des trous standard sans fil traditionnel ni mèche en T. Couplé à des épingles de verrouillage rapide, l’assemblage peut être rendu plus rapidement et plus pratique, et le positionnement peut être réalisé.

Combinaison: Parce que tous les accessoires sont pré-fabriqués, ils peuvent être combinés et ajustés en fonction des besoins du produit.

Flexibilité: Avec les fonctions susmentionnées, l’ensemble de l’équipement peut changer en fonction des modifications du produit. Un ensemble de luminaires peut répondre aux besoins de plusieurs produits ou dizaines de produits, accélérant considérablement le processus de recherche et de développement de produits et de production d’essais, économisant beaucoup de main-d’œuvre, des ressources matérielles et des ressources financières (produits respectueux de l’environnement et à faible émission de carbone).

Soudage: Ce produit est un luminaire universel conçu spécifiquement pour la fabrication de produits soudés; Utilisé pour la commodité du soudage, la flexibilité et beaucoup de méthodes de soudage traditionnelles.

Les exigences de base pour l’amorce anti-rust sur une plate-forme de soudage 3D sont: une bonne adhérence à la surface de la coulée, une bonne performance anti-rouille, une bonne adhérence à la couche supérieure de la peinture et une construction et un stockage faciles.

Caractéristiques supérieures à rechercher dans une table de soudage 3D

Lors de la sélection d’une table de soudage 3D, il est essentiel de considérer diverses fonctionnalités qui améliorent considérablement la productivité et la précision de vos projets de soudage. Une table de soudage 3D de haute qualité peut faire toute la différence dans la réalisation des résultats optimaux. Voici les principales fonctionnalités à rechercher:

1. Construction robuste: Une table de soudage 3D robuste doit être faite de matériaux de haute qualité capables de résister à des charges lourdes et des rigueurs des processus de soudage. Recherchez des tables construites en acier durable ou en fonte, en assurant la longévité et la stabilité.

2. Modularité: la possibilité de personnaliser et d’ajuster votre configuration est cruciale. Un tableau de soudage 3D modulaire permet l’intégration de divers modules complémentaires et accessoires, vous permettant d’adapter votre espace de travail en fonction des projets spécifiques, qu’il s’agisse de conceptions complexes à petite échelle ou de grands assemblages.

3. Machinage de précision: Pour atteindre la plus grande précision, les surfaces et les fentes de la table de soudage 3D doivent être usinées avec précision. Recherchez des tables qui offrent un motif de grille avec des trous et des fentes espacés avec précision, qui facilitent le serrage et le positionnement sécurisés des pièces.

4. Options de serrage polyvalent: les solutions de serrage efficaces sont essentielles pour assurer la stabilité pendant le processus de soudage. Une table de soudage 3D de qualité devrait fournir une variété de points de montage et de pinces, permettant des configurations flexibles et une maintenance sécurisée sur différentes formes et tailles de matériaux.

5. Compatibilité avec les luminaires: assurez-vous que le tableau de soudage 3D que vous choisissez est compatible avec divers systèmes de fixation. Cette compatibilité améliorera votre capacité à créer des configurations personnalisées rapidement et efficacement, ce qui vous fait gagner du temps et augmenter la productivité.

6. Traitement de surface: Une surface qui résiste à la contamination et à l’usure est vitale dans un environnement de soudage. Recherchez des tables avec des revêtements ou des finitions anti-éclats qui aident à maintenir une surface de travail propre et à prolonger la durée de vie de la table.

Avantages de l’utilisation d’une table de soudage 3D pour le travail de précision

Dans le monde de la fabrication des métaux, la précision et la précision sont primordiales pour les projets réussis. L’un des outils les plus efficaces disponibles pour les soudeurs est le tableau de soudage 3D de précision. Cet équipement essentiel améliore non seulement la productivité, mais améliore également considérablement la qualité du travail fini.

Une table de soudage 3D de précision est conçue avec un cadre robuste qui permet des configurations personnalisables adaptées aux exigences spécifiques de chaque projet. La surface est généralement composée de matériaux de haute qualité, assurant la durabilité et la stabilité pendant les opérations de soudage. Cette stabilité peut empêcher la déformation ou la distorsion des pièces métalliques travaillées, ce qui est crucial pour maintenir les normes de haute précision.

Un autre avantage significatif de l’utilisation d’un tableau de soudage 3D de précision est les gabarits et les accessoires avancés qu’il peut accueillir. Beaucoup de ces tables sont livrées avec des mèches en T ou des trous qui permettent aux soudeurs de serrer les composants en toute sécurité. Cette fonctionnalité est essentielle pour les projets multidimensionnels, où le maintien de la configuration correcte est vital. En conséquence, le risque de désalignement et d’erreurs est considérablement réduit, permettant des soudures propres et précises.

De plus, l’utilisation d’une table de soudage 3D de précision peut rationaliser le flux de travail et réduire le temps passé sur chaque projet. En fournissant un espace de travail désigné organisé et efficace, les soudeurs peuvent se concentrer davantage sur les aspects créatifs et techniques de leur travail plutôt que sur la configuration. Cette efficacité accrue entraîne des niveaux de productivité plus élevés et, finalement, une meilleure rentabilité pour les entreprises.

En conclusion, investir dans une table de soudage 3D de précision change la donne pour tout soudeur professionnel qui cherche à améliorer leur métier. Avec sa capacité à assurer la stabilité, la personnalisation et l’efficacité, c’est un outil inestimable qui prend en charge le travail de soudage de haute qualité et précis. Que vous soyez un expert chevronné ou un novice dans le domaine du soudage, l’utilisation d’une table de soudage 3D de précision augmentera sans aucun doute vos projets au niveau supérieur.

Fonctions de base et valeur de l’application industrielle des tables de soudage 3D

Les tables de soudage 3D de Storaen redéfinissent la précision et l’efficacité de la fabrication de soudage industrielle, servant de plates-formes modulaires polyvalentes conçues pour rationaliser le positionnement de la pièce, l’intégration des luminaires et les opérations de soudage multi-axes. En tant que fournisseur leader de tables de fabrication de soudage, nous fournissons des solutions qui combinent une rigidité élevée, des configurations personnalisables et une précision reproductible – essentiel pour les environnements de fabrication modernes exigeant des résultats de soudage à défaut zéro.

Positionnement de précision au cœur

Au cœur de notre conception de table de soudage 3D se trouve une grille à cinq côtés de trous de précision (série D28 ou D16), permettant une fixation transparente des pinces, des angles et des luminaires sur la surface supérieure et les quatre panneaux latéraux. Ce système de grille (espacement 100×100 mm ou 50×50 mm) garantit une précision de position dans ± 0,05 mm, éliminant la conjecture dans l’alignement des composants complexes comme les cadres de châssis automobiles, les supports aérospatiaux ou les pièces de machines à usage lourd. Le résultat? Une configuration de soudage reproductible qui réduit les ajustements d’essais et d’erreur de 60%, essentiels pour la production de masse lorsque la cohérence n’est pas négociable.

Flexibilité modulaire pour divers besoins de fabrication

Nos tables Fab de soudage prospèrent sur l’adaptabilité:

Intégration multiplateforme: les tailles standard (1000×1000 mm à 2000×4000 mm) peuvent être boulonnées ensemble à l’aide d’épingles à verrouillage rapide, créant des surfaces de travail prolongées pour les projets surdimensionnés – idéal pour la construction navale ou l’équipement agricole.
Modifications de luminaire sans outils: compatibles avec une large gamme d’accessoires de soudage (blocs U, plate-forme en T, pinces magnétiques), le tableau permet une reconfiguration rapide entre les différents travaux, le temps de configuration du luminaire de coupe de 50% par rapport aux tables traditionnelles de position fixe.

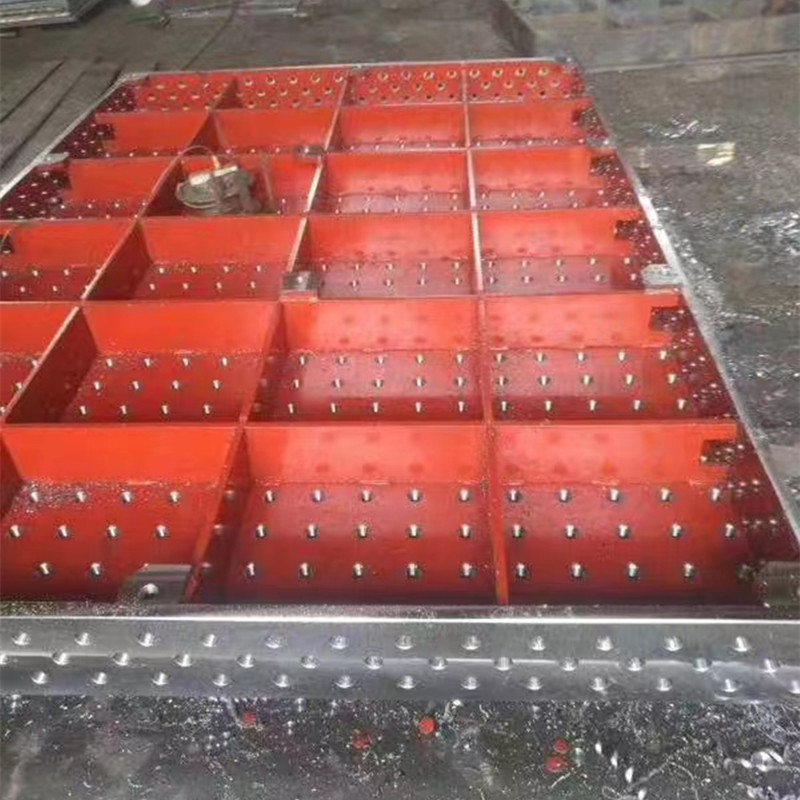

Capacité de charge robuste: Construite à partir de fonte HT300 ou d’acier Q345 avec sous-structure côtelée, ces tableaux résistent à des charges statiques jusqu’à 2700 kg, soutenant même les plus grands composants industriels sans déviation – un incavère pour le soudage des bras d’excavatrice ou la fabrication de la structure de grue.

Applications industrielles: lorsque la précision rencontre la productivité

Fabrication automobile

Utilisez comme table de fabrication de soudage pour assembler les cadres de carrosserie, garantissant que les soudures ponctuelles s’alignent à ± 0,1 mm pour répondre aux normes de qualité OEM. L’option de revêtement anti-éclats protège la surface des débris de soudage, prolongeant la durée de vie dans des lignes de production à haut volume.

Aérospatial et défense

Critique pour la fabrication des structures d’alliage en aluminium léger (par exemple, supports de moteur d’avion), où la stabilité thermique de la table (expansion minimale sous chaleur de soudage) et la planéité (0,02 mm / 1000 mm) empêchent une déviation dimensionnelle qui pourrait compromettre la sécurité des vols.

Machines et équipements lourds

La solution incontournable pour soudager les cadres de bulldozer ou les boîtiers de pompe industrielle, grâce à sa construction robuste et à sa conception modulaire qui accueille les pièces en forme de forme impaire par le biais d’installations de luminaires personnalisées.

Pourquoi les tables de soudage Storaen 3D ouvrent la voie

Au-delà des fonctions principales, nos tableaux sont:

Excellence de la finition de surface: une surface du sol (RA1.6-RA3.2) assure un mouvement de luminaire et un alignement précis, tandis que le traitement en nitrade en option améliore la résistance à l’usure dans les environnements de soudage abrasifs.
Conformité standard mondiale: certifiée à ISO 9001 et JB / T7974-99, nos tables de soudage 3D répondent aux exigences rigoureuses des normes de fabrication internationales, offrant une tranquillité d’esprit dans les projets transfrontaliers.

Élevez votre processus de soudage avec Storaen

Que vous ayez besoin d’une table FAB de soudage compacte pour le prototypage ou une table de soudage 3D à grande échelle pour la production de masse, les solutions de Storaen offrent la précision, la durabilité et la flexibilité nécessaires pour rester en avance dans la fabrication moderne. En minimisant le temps de configuration, en maximisant la compatibilité du luminaire et en garantissant une précision reproductible, nos tableaux transforment le soudage d’un processus manuel et sujet aux erreurs en un flux de travail rationalisé et automatisé – empurrenant votre équipe pour construire mieux, plus rapidement et avec une confiance inégalée.

Systèmes accessoires et solutions personnalisées pour les tables de soudage 3D

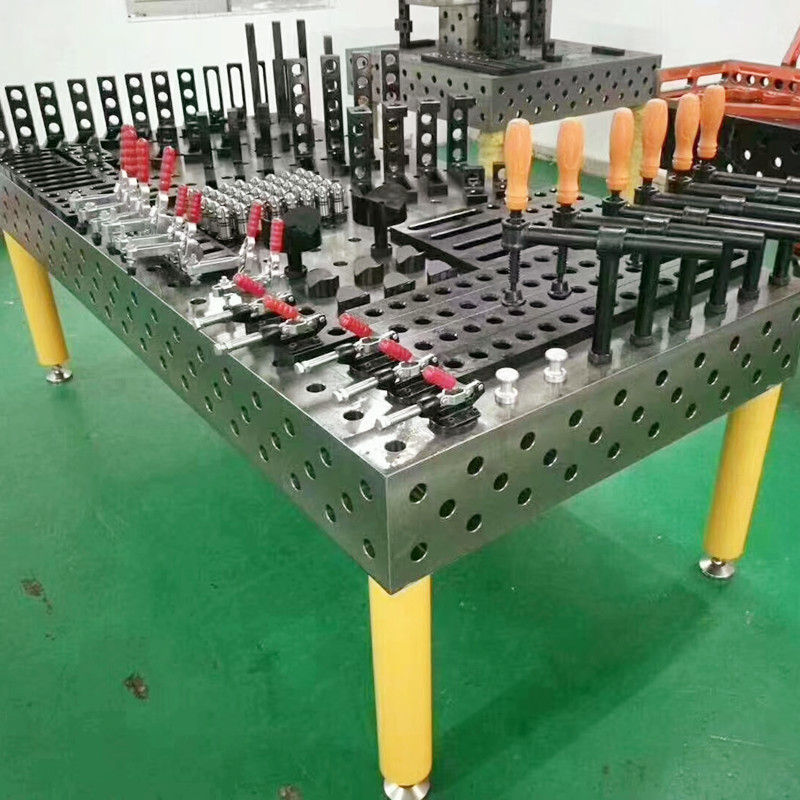

Les tables de soudage 3D de Storaen sont complétées par un système accessoire complet et des solutions personnalisées sur mesure, conçues pour maximiser la polyvalence, la précision et l’adaptabilité pour chaque besoin de fabrication de soudage. Que vous ayez besoin de composants standard pour une configuration rapide ou des modifications sur mesure pour des projets uniques, nos offres transforment votre table de fabrication de soudage en un poste de travail hautement spécialisé – conçu pour répondre aux exigences exigeantes de la fabrication moderne.

Écosystème accessoire modulaire pour l’intégration transparente

Nos accessoires de plug-and-play améliorent la fonctionnalité de votre table de soudage Fab, permettant des modifications de configuration rapide et un flux de travail optimisé:

Outils de support et de mise à niveau: les jambes en acier réglables avec des coussinets anti-vibration garantissent une configuration stable sur les installations inégales de la boutique, tandis que les systèmes de levage hydrauliques (plage de hauteur de 100 à 500 mm) permettent un positionnement ergonomique pour les frais généraux ou les soudures difficiles à atteindre.

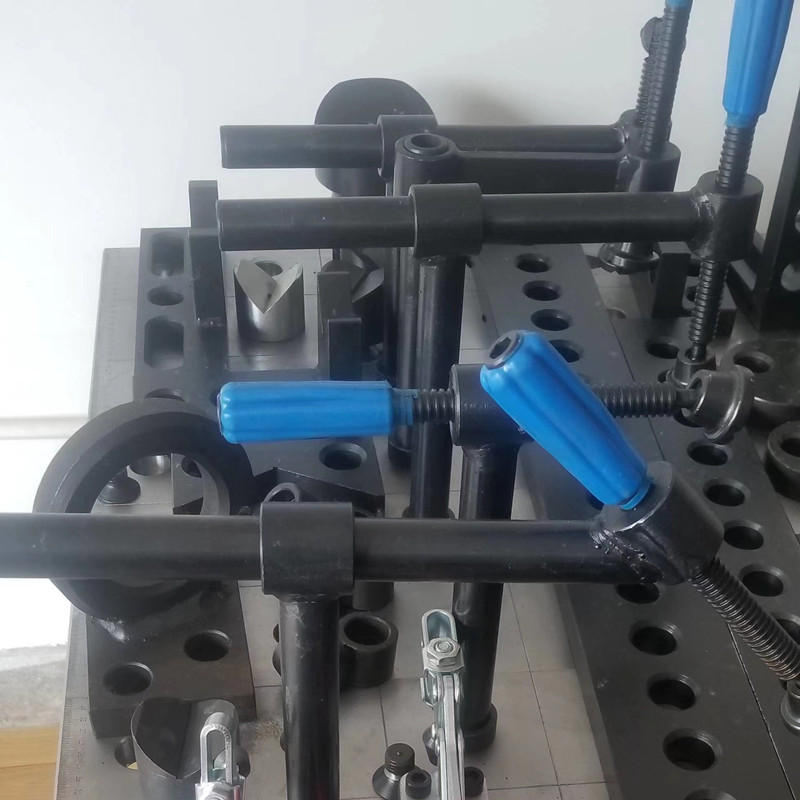

Solutions de fixation et de serrage: une gamme de pinces magnétiques, de pinces à bascule et de blocs en U (compatibles avec les systèmes de trous D28 / D16) sécurisés de toutes formes et tailles, avec des mécanismes à libération rapide réduisant le temps d’installation du luminaire de 40%. Les supports inclinés (0–90 ° réglables) et les carrés de précision aident à l’alignement multi-axe, essentiel pour des assemblages complexes comme les bras robotiques ou les fermes aérospatiales.
Les compléments de sécurité et de protection: les revêtements anti-éclaboussures (appliqués aux surfaces de table) et les gardes amovibles minimisent l’accumulation de débris, tandis que les tapis résistants à la chaleur protègent le système de grille contre l’exposition prolongée aux arcs de soudage – en distribuant la durée de vie de la table dans les environnements de fabrication de haute intensité.

Solutions personnalisées: conçues à votre vision

Dimensions et configurations sur mesure

Au-delà des tailles standard (1000×1000 mm à 2000×4000 mm), nous concevons des tables de soudage 3D en longueurs, largeurs et hauteurs personnalisées, y compris les plates-formes surdimensionnées (jusqu’à 5000×3000 mm) pour les projets à l’échelle industrielle. Des formes non rectangulaires (zones de montage circulaires, en forme de L) et encastrées s’adaptent aux machines spécialisées ou aux robots de soudage automatisés, assurant une intégration transparente dans votre ligne de production.

Caractéristiques de précision

Personnalisation du système de trous: Ajustez l’espacement des trous (par exemple, 75×75 mm pour les grilles hybrides) ou spécifiez les types de threads métriques / impériaux (M12, ½ ”-13 UNC) pour correspondre aux luminaires existants, éliminant le besoin de plaques d’adaptation.
Traitements en surface: Choisissez parmi les finitions au sol (RA1.6 pour une utilisation standard) ou sur des surfaces super finies (RA0.8 pour l’alignement de qualité métrologie), avec une nitrade en option (HV900 +) pour améliorer la dureté et résister à l’usure abrasive dans les applications robustes.

Modifications spécifiques à l’industrie

Automobile: mèches en T intégrées pour l’alignement de la courroie du tapis roulant, idéal pour les cellules de soudage des pièces de voiture à grande vitesse.
Aérospatiale: inserts non magnétiques en acier inoxydable pour éviter les interférences avec l’équipement sensible NDT (test non destructif) pendant le soudage en alliage en aluminium.
Marine: dessous enduit époxy pour la résistance à la corrosion dans les environnements d’eau salée, associés à des supports d’angle renforcés pour la fabrication de composants de plate-forme offshore.

Rapide et soutien mondial

Accessoires en stock: La plupart des pinces, les jambes et les outils de nivellement sont expédiés dans les 24 heures, assurant des temps d’arrêt minimaux pour les ajustements de la ligne de production.
Temps de tête personnalisé: les tables personnalisées standard (conceptions non complexes) sont livrées en 15 à 20 jours, avec un support d’ingénierie dédié pour affiner les dessins et les sélections de matériaux (par exemple, en acier inoxydable pour les applications de qualité alimentaire).
Qualité certifiée: toutes les tables de soudage 3D personnalisées subissent des tests de planéité rigoureux (0,02 mm / 1000 mm) et une validation porteuse, accompagnée de rapports d’étalonnage conformes à l’ISO 9001 pour un contrôle de qualité traçable.

Déverrouillez le plein potentiel de votre table de soudage Fab

Avec les systèmes accessoires de Storaen et les solutions personnalisées, votre table de fabrication de soudage devient plus qu’un établi – c’est une plate-forme évolutive pour l’innovation. Que vous ayez besoin de composants standard pour des gains de productivité immédiate ou une table de soudage 3D entièrement personnalisée pour un projet révolutionnaire, notre équipe combine l’expertise en ingénierie avec l’agilité de fabrication pour fournir des solutions qui correspondent à votre vision. Élevez vos opérations de soudage avec des accessoires qui s’adaptent et les personnalisations qui se transforment – car dans la fabrication, la précision est tout, et une seule taille ne correspond jamais à tous.

L’amorce anti-rust couramment utilisée est la peinture à graisse. Peinture en résine naturelle. Peinture asphalte. Peinture phosphante, etc. Leurs performances et la gamme d’applications varient. La plaque plate soudée a été nettoyée. Après avoir réussi l’inspection. Habituellement, la peinture anti-rouille est appliquée sur des surfaces non matrimoniales ou toutes les surfaces. Lors de l’application, il faut comprendre soigneusement que dans la sélection et la production de plaques plates de soudage, le processus de peinture manuelle est généralement simple. Économiquement pratique et adapté à la production de pièces moulées en une seule pièce.

1. L’environnement de travail de la plate-forme de soudage. L’environnement de travail adapté à diverses peintures anti-rust varie. Par conséquent, lors du choix, il faut comprendre l’environnement de travail de la plaque plate soudée.
2.  L’amorce et la couche de finition n’ont pas besoin d’être appariées. Soudage plaques plates, en plus de l’amorce. Et il doit être peint sur le dessus. La plupart des revêtements de finition sont appliqués après un traitement mécanique, de sorte que l’adhésion entre l’amorce et la couche de finition doit être prise en compte. Généralement, les amorces et les couches préparées avec des matériaux de peinture similaires sont appariées. Les amorces et les topcoats préparées avec différents types de peintures peuvent ne pas être compatibles en raison de leur forte adhérence. Ils ne peuvent pas bien se lier les uns avec les autres. Par conséquent, il est nécessaire de comprendre les performances de la peinture.
3. La méthode de construction de l’amorce anti-rust. Chaque amorce anti-rust a sa propre bonne méthode de construction et de revêtement. Pour confirmer si l’usine ou l’atelier a de telles conditions, la plaque plate soudée est fabriquée selon la norme JB / T7974-99. Le produit est transformé en plaque côtelée et type de boîte. La face de travail a une forme rectangulaire, faite de matériau HT200. Le visage de travail adopte la technologie de grattage et de broyage, et une forme V peut être usinée sur la face de travail. En forme de T. Gouillères en forme de U et trous circulaires. Les trous longs, etc. La plaque plate de soudage est un outil de référence plat utilisé pour le soudage de la pièce, et la plaque plate doit être ajustée à l’horizontal en fonction des exigences d’installation. La charge est répartie uniformément sur chaque point de support. Lors de l’utilisation d’une température ambiante de 20 ± 5 ℃, les vibrations doivent être évitées.
