Guide rail

Lieu d’origine: Hebei, Chine

Garantie: 1 an

Prise en charge personnalisée: OEM, ODM, OBM

Nom de la marque: Storan

Numéro de modèle: 2008

Matériel: HT200-HT300

Précision: personnalisée

Mode de fonctionnement: personnalisé

Poids de l’article: personnalisé

Capacité: personnalisée

Spécification: 1500-4000 mm de longueur ou personnaliser

Surface: T-Slots

DUREUSE DE LA SURFACE DE TRAVAIL ： HB160-240

Traitement de surface: l’usinage

Processus de fonderie: coulée de sable en résine

Peinture ： Primer et maquillage

Revêtement de surface: huile de décapage et bordé de plastique ou recouverte de peinture anti-corrosion

Grade de précision: 2-3

Température de travail: (20 ± 5) ℃

Emballage: boîte en contreplaqué

Délai de mise en œuvre

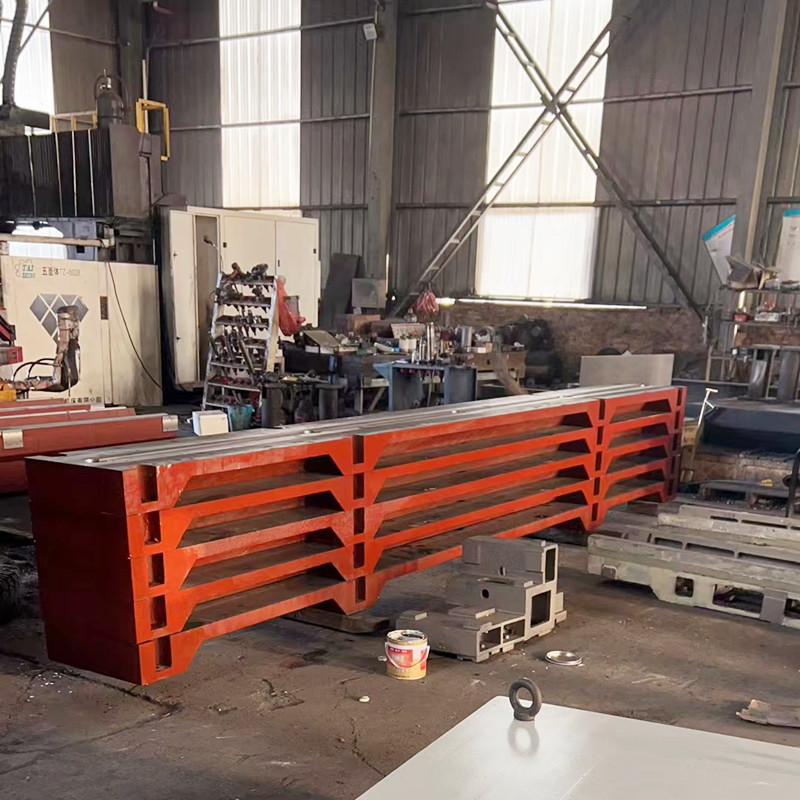

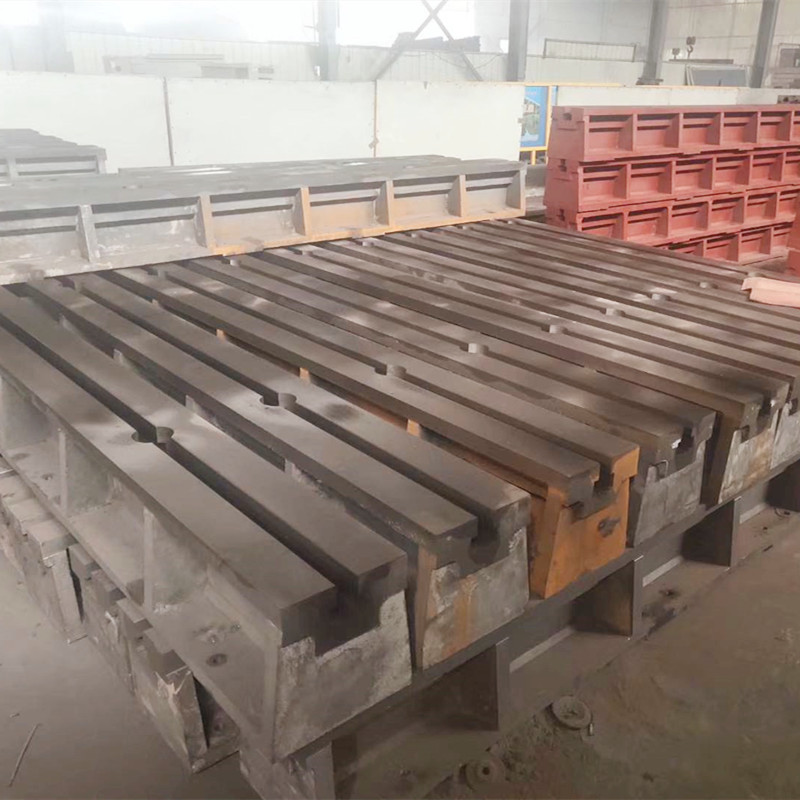

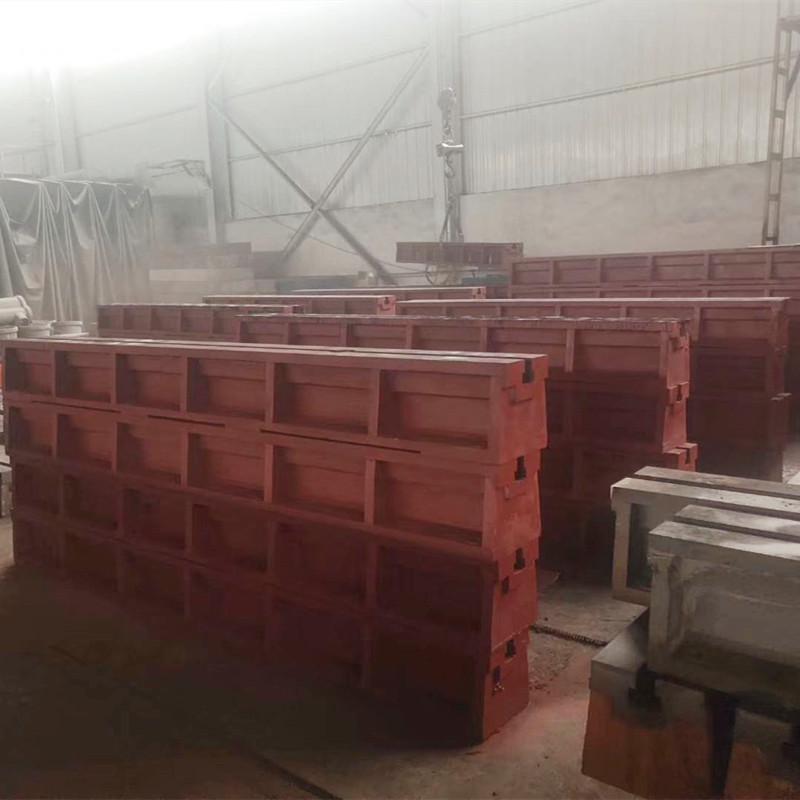

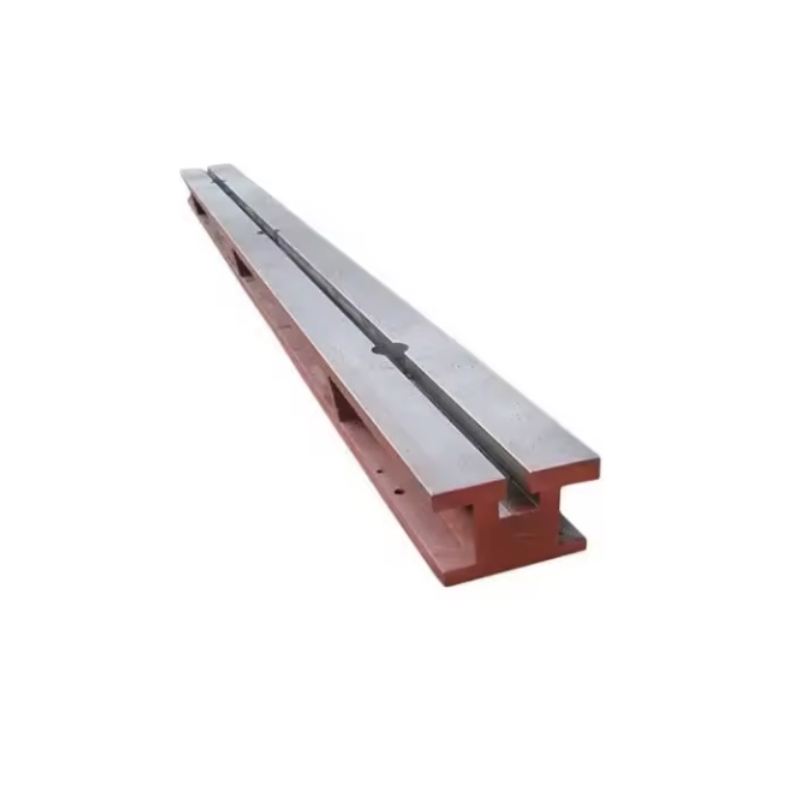

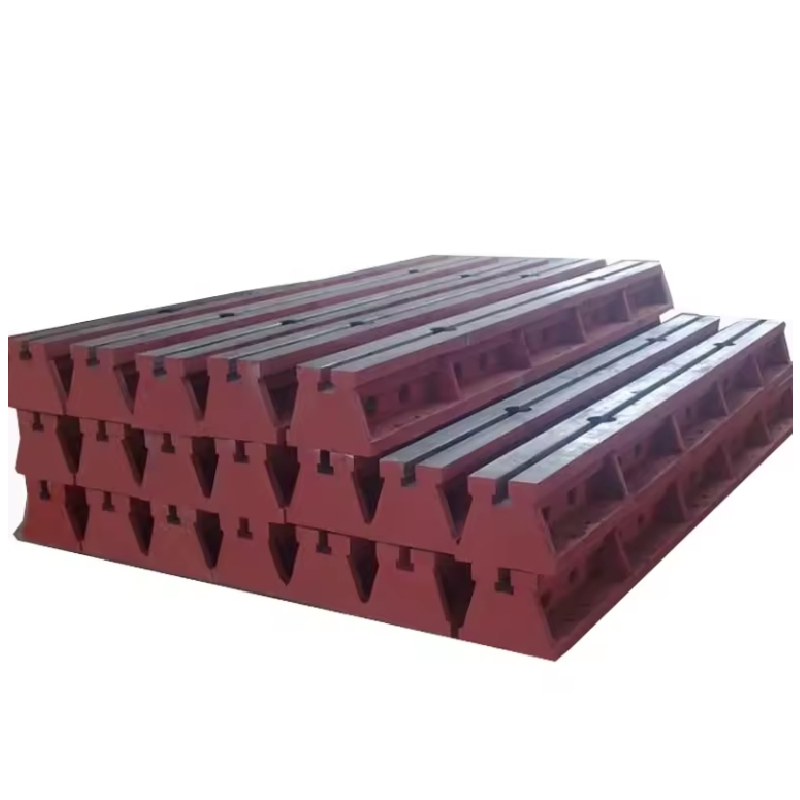

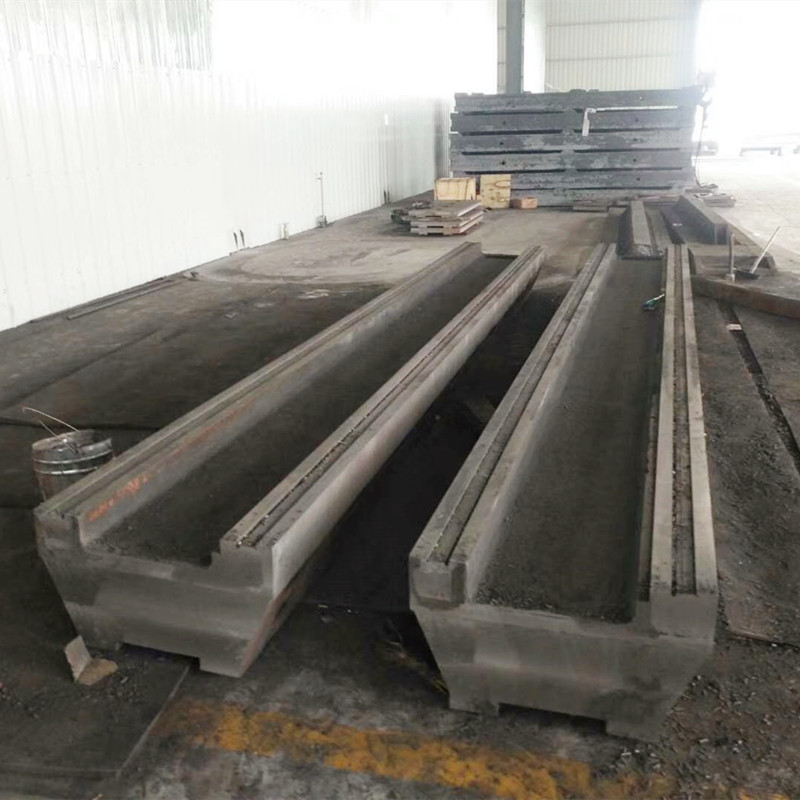

Les produits de rail de sol en fonte T-Groove sont également connus comme: rail moulu, rail de sol en t-rainage, faisceau moulu, fer de rainure moulue, fer de rainure de fond de teint, plate-forme T-Groove, rail moulue en fonte.
L’objectif principal du rail de sol en fonte T-Groove est de le concevoir et de l’assembler dans une plate-forme de faisceau foncé basé sur les points fixes de l’équipement. Il est principalement utilisé pour l’assemblage, les tests, le soudage et l’inspection des grands équipements.

Les avantages matériels des rails terrestres en fonte t-roove:
Les avantages des rails terrestres en fonte T-Groove: en utilisant des rails terrestres en fonte, il n’est pas nécessaire de les transformer en grandes plates-formes, ce qui permet d’économiser les coûts des matériaux et occupe un petit espace, ce qui entraîne un coût élevé.

Le matériau du rail de sol en fonte T-Groove est en fonte grise à haute résistance HT200-250, avec une dureté de surface de travail de HB170-240. Le moulage a subi deux cycles de recuit artificiel à 600 ℃ -700 ℃ ou un vieillissement naturel pendant 2 à 3 ans pour éliminer complètement le stress interne, avec une précision stable et une bonne résistance à l’usure.

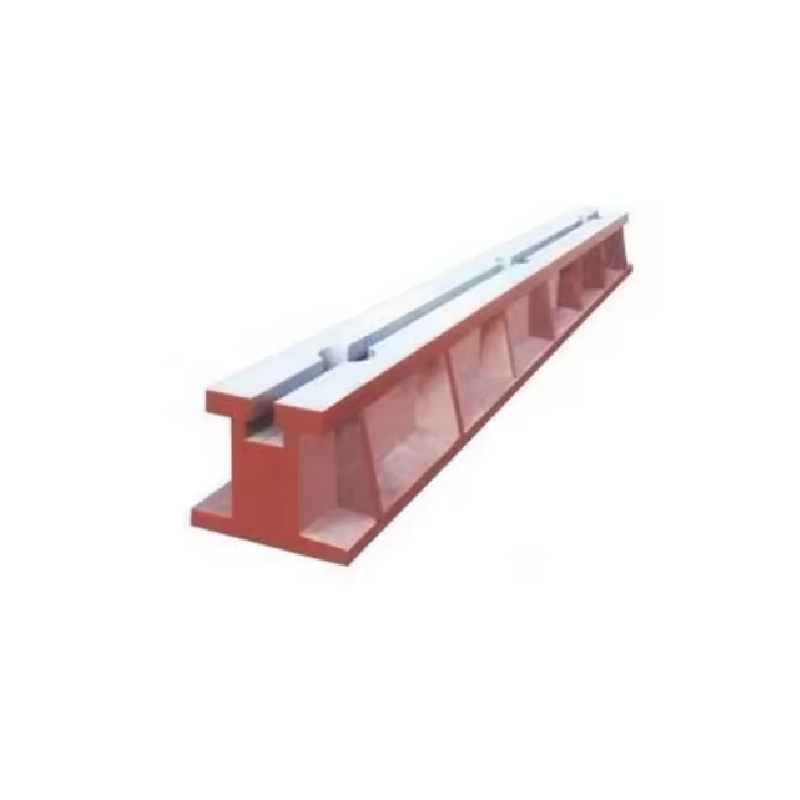

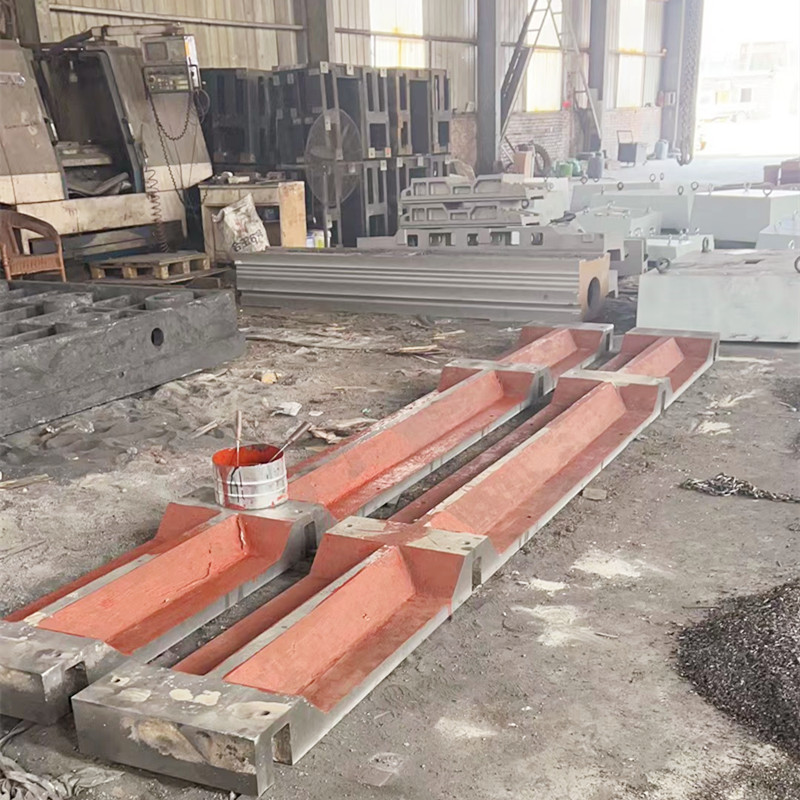

Coulée de sable en résine: comment la fabrication des rails de guidage assure la stabilité

La précision des rails de guides linéaires commence par l’excellence manufacturière. Storaen utilise une coulée de sable en résine avancée pour concevoir des rails de guide linéaire lourds qui offrent une stabilité inégalée pour les applications aérospatiales, automobiles et lourdes de l’industrie. Voici comment notre processus garantit la fiabilité et les performances de tous les types de rails de guidage:

1. Excellence matérielle: HT200-HT300 Fonter pour les demandes industrielles

La coulée de sable en résine commence par la sélection de la fonte grise HT200-HT300 (dureté 160–240HB), choisie pour:

Force équilibrée: la résistance à la traction de 200 à 300 MPA prend en charge 5 à 50 tonnes d’équipement mobile, idéal pour les rails de guidage linéaire robustes.
Résistance aux contraintes: La structure des grains uniformes réduit la contrainte interne de 40% contre la coulée de sable vert, minimisant la déformation dans des environnements de 10 ° C – 40 ° C pour les performances cohérentes des rails de guidage de la machine.

2. Moulage de précision pour les géométries complexes

Le sable de résine auto-durcissant permet des types de rails de guidage complexes avec des tolérances étroites:

CNC-Pattern Précision: les dimensions de la fente T (14–36 mm de largeur, 8 à 20 mm de profondeur) obtenu avec une précision de ± 0,1 mm pour l’intégration transparente avec les systèmes d’automatisation.
Stabilité centrale: les noyaux internes maintiennent 0,05 mm / m d’adaptation, empêchant les défauts et garantissant une planéité de classe 2 à 3 (≤0,02 mm / m pour les rails 2000 mm) – critique pour l’alignement de précision.

3. Traitement thermique pour la durabilité et la stabilité

Un processus en 3 étapes améliore les performances des rails:

Le soulagement du stress (550 ° C / 4H): élimine 90% de la contrainte de coulée pour empêcher la déformation pendant l’usinage / le transport.
Normalisation: affine la structure des grains pour une résistance à l’usure de 2x plus longue dans les applications à cycle élevé (plus de 10 000 cycles de charge).

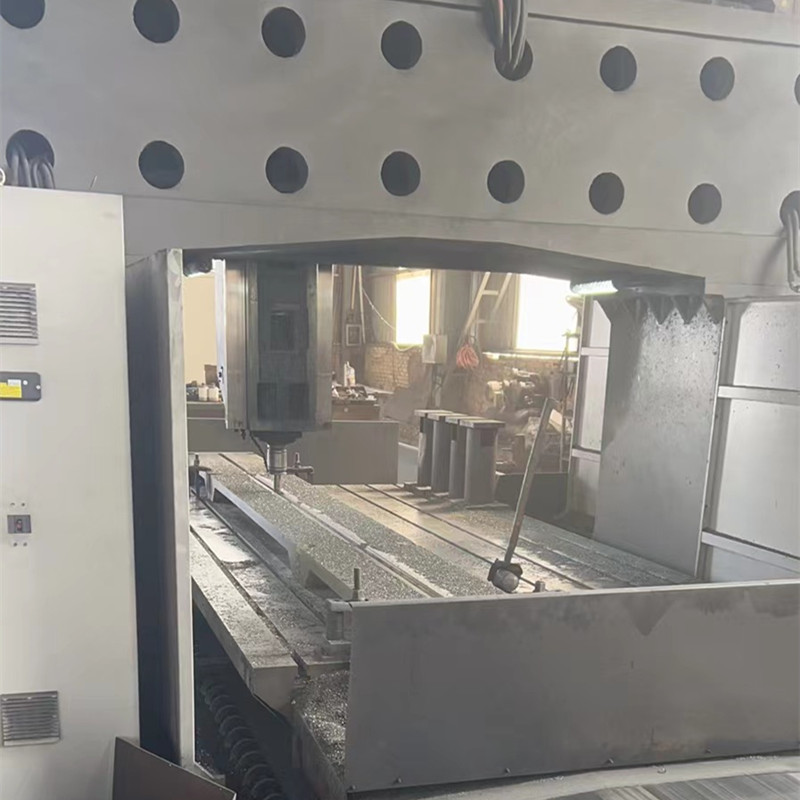

Broyage de surface: finitions à RA ≤1,6 μm pour le mouvement lisse et la friction minimale dans les systèmes automatisés.

4. Capacité de dimensionnement et de charge personnalisable

Storaen s’adapte à tous les besoins de taille du rail et de charge guide:

Plage standard: 1500 à 4000 mm de longueur, 200–500 mm de largeur pour une utilisation courante; tailles personnalisées jusqu’à 6000 mm pour les machines surdimensionnées.
Conception renforcée: les structures Web augmentent la capacité de charge de 30% (jusqu’à 80 tonnes / m) sans poids ajouté, idéal pour l’assemblage aérospatial nécessitant une précision et une mobilité.

5. Avantage de casting de Storaen

Polyvylity: produit tous les types de rails de guidage – des rails de précision légers aux modèles robustes robustes – avec une précision égale.
Assurance qualité: le test de balayage laser 3D / CMM assure le respect de GB / T 1958-2017 / ISO 1101, soutenu par une garantie à 1 an contre la dérive dimensionnelle.
Efficacité: 500pcs / jour La capacité offre des rails standard en 7 jours, des solutions personnalisées en 4 à 6 semaines – la vitesse et la stabilité du classement.

La stabilité dans les rails de guidage linéaire est conçue, pas accidentelle. La coulée de sable de résine de Storaen combine des matériaux premium, des moulures de précision et un traitement thermique rigoureux pour offrir des rails de guide linéaire et des rails de guide machine qui répondent aux exigences industrielles les plus difficiles. Explorez aujourd’hui nos types de rails de guide et faites l’expérience de la différence de fabrication avancée des performances de l’équipement et de la longévité.

Comment les rails de guidage remplacent les plaques de surface en fonte pour les économies de coûts

Les plaques de surface en fonte traditionnelles dominent l’assemblage et l’inspection industriels, mais leurs coûts de taille, de dimensionnement fixe et de maintenance élevés remettent en question l’efficacité de fabrication moderne. Storaen introduit des rails de guide linéaire comme une alternative rentable, offrant une précision, une flexibilité et jusqu’à 30% d’économies totales par rapport aux plaques conventionnelles. Voici comment nos types de rail de guide redéfinissent les travaux industriels:

1. Conception d’économie d’espace: réduction de l’empreinte 50%

Les plaques en fonte (par exemple, 2000×1500 mm) nécessitent un espace de plancher étendu et de lourdes fondations, mais les rails de guide linéaire de Storaen offrent des solutions modulaires et rationalisées:

Flexibilité verticale et horizontale: les rails de guidage vertical (par exemple, modèles de hauteur de 1500 mm) montent verticalement sur les murs ou les stands, créant des espaces de travail d’assemblage 3D sans sacrifier la zone de plancher – idéal pour les cellules robotiques compactes ou les stations de soudage automatisées.
Longueurs personnalisables: la taille du rail standard des rails varie de 1000 à 4000 mm, avec épissage transparent pour les applications surdimensionnées (jusqu’à 6000 mm), réduisant les déchets de matériaux de 40% par rapport aux plaques en fonte de taille à la taille.

2. Précision rentable sans compromis

Alors que les plaques en fonte atteignent la planéité de classe 2 (≤0,02 mm / m), les rails de guide linéaire finisse de Storaen correspondent à cette précision à 30% du prix du rail de guide inférieur:

Efficacité des matériaux: la construction en fonte HT200 (dureté de 180 Ho) utilise 25% de matériaux moins que les plaques de surface solides tout en maintenant une capacité de charge de 50 tonnes / m, équilibrant la rigidité et l’économie.
Entretien réduit: les finitions d’huile de décapage anti-corrosion (5 μm d’épaisseur) protègent contre le liquide de refroidissement et l’humidité, prolongeant la durée de vie de 2x par rapport aux plaques non revêtues qui nécessitent un resurfaçage annuel (un coût de 5 000 $ + pour les grandes plaques).

3. Adaptabilité pour les flux de travail dynamiques

Les plaques de fonte fixe ont du mal à modifier les besoins de production, mais nos types de rails de guide excellent dans la polyvalence:

Conception modulaire de la fente T: 14 à 36 mm de larges (tolérance ± 0,1 mm) accepter des pinces à libération rapide, des bras robotiques ou des outils de mesure, permettant une reconfiguration de luminaire de 5 minutes contre 2+ heures pour les configurations basées sur la plaque.
Performances lourdes: les rails de guide linéaire lourds renforcés (80 tonnes / m de capacité de charge) prennent en charge les grands équipements comme les composants de presse d’estampage ou les sections de fuselage aérospatiale, le remplacement des assemblages multi-plaques par des systèmes de rail unique qui simplifient l’alignement.

4. Proposition de valeur de Storaen: plus que des économies de coûts

Déploiement rapide: les rails pré-accumulés sont prêts à être installés, réduisant le temps de configuration de 60% par rapport aux plaques en fonte de mise à niveau et d’ancrage.
Solutions personnalisées: Besoin de revêtements anti-magnétiques pour l’assemblage électronique ou la taille du rail de guide surdimensionné pour la fabrication d’éoliennes? Notre équipe OEM fournit des rails de guide de machine sur mesure en 4 à 6 semaines, sans surcharger d’ordre minimum.
Assurance qualité: Chaque rail rencontre les tolérances géométriques GB / T 1958-2017 et comprend une garantie d’un an – éliminant le risque d’investir dans des alternatives budgétaires sous-performantes.

5. Applications où les économies de coûts répondent aux performances

Assemblage automobile: Remplacez les plaques en fonte de 3 m² par deux rails de guide linéaire de 2000 mm, économisant 10 000 $ en coûts initiaux et 20% d’espace de plancher pour l’alignement du bloc moteur.
Outillage aérospatial: les rails de guide linéaire légers (30% plus légers que les plaques équivalentes) réduisent les exigences de la charge des grues pendant l’inspection des composants des ailes, réduisant les coûts énergétiques opérationnels.
Usinage général: les types de rails de guidage portables (50 à 100 kg de poids) éliminent le besoin d’installations de plaques permanentes, idéales pour les magasins de travail avec une reconfiguration de l’équipement fréquente.

Ne laissez pas les plaques en fonte obsolète égouttent votre budget et votre espace de plancher. Les rails de guide linéaire de Storaen offrent la précision dont vous avez besoin à une fraction du coût, avec une modularité à vos opérations à l’épreuve des futurs. Des rails de guide linéaire lourds pour les géants industriels aux types de rails de guide personnalisables pour les applications de niche, nous redéfinissons la valeur des solutions de travail. Explorez nos options de prix de rail de guide compétitif dès aujourd’hui et commencez à économiser sans sacrifier les performances.

•
• Texte de l’image Description 1
•
•

Spécification et modèle (longueur x largeur x hauteur) (unité: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Spécifications techniques du rail du guide de plancher en fonte T-slot:
