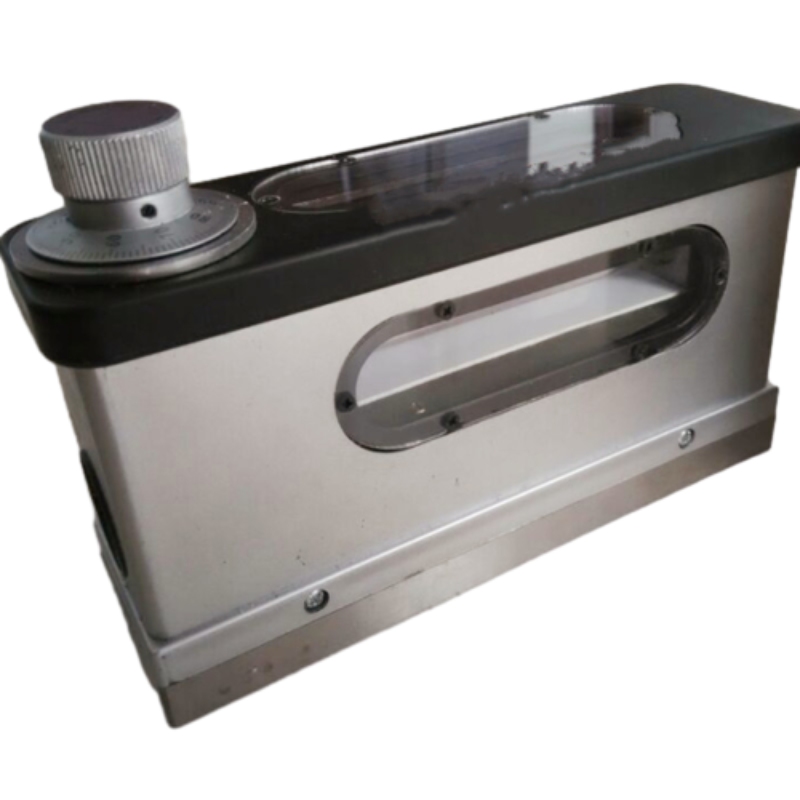

Niveau d’image composite optique

1. 1. application

le niveau d’image composite optique est largement utilisé pour mesurer les gradients de la surface plate et de la surface cylindrique à la direction horizontale; le plan et la rectitude de la glissière ou de la base de la machine-outil ou de l’instrument mécanique optique ainsi que de l’exactitude de l’installation de la position de l’équipement.

2. 2. données techniques

(1) chaque valeur de graduation: … 0,01 mm / m

(2) plage de mesure maximale: … 0 ~ 10 mm / m

(3) allocation: … 1 mm / à moins d’un mètre … 0,01 mm / m

dans la plage de mesure complète … 0,02 mm / m

(4) déviation du plan sur la surface de travail … 0,0003 mm / m

(5) chaque valeur de graduation du niveau d’esprit … 0,1 mm / m

(6) surface de travail (lw): … 165 48 mm

(7) poids net de l’instrument: … 2kgs.

3.
4. 3.structure de l’instrument:

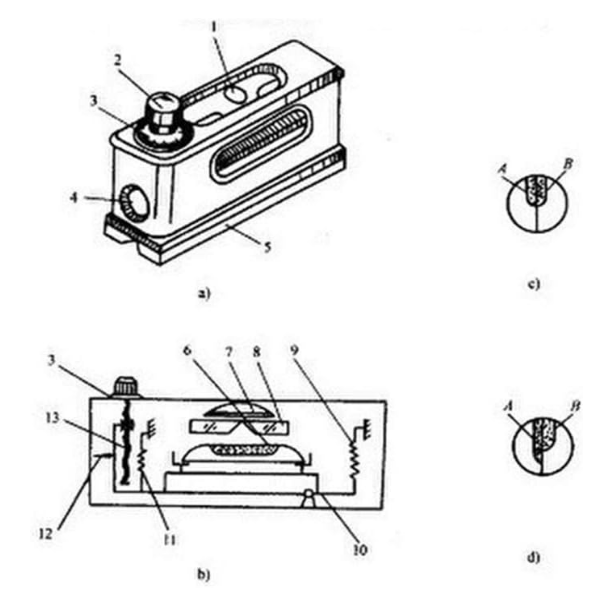

le niveau d’image composite se compose principalement des parties suivantes telles que la vis de réglage micro, l’écrou, le disque gradué, le niveau d’esprit, le prisme, la loupe, le levier ainsi que la base avec une surface de travail ordinaire et v.

4. 4. principe de travail:

le niveau d’image composite utilise le prisme pour obtenir les images de bulle d’air dans le niveau composite au niveau spirituel et agrandie pour améliorer la précision de la lecture et utilise un système de transmission de levier et de micro vis pour améliorer la sensibilité à la lecture. par conséquent, si le travail avec un gradient de 0,01 mm / m, il peut être lu avec précision au niveau de l’image composite (le niveau d’esprit dans le niveau d’image composite joue principalement le rôle de l’indication de zéro).

5. 5. méthode d’opération:

placer le niveau d’image composite sur la surface de travail de la pièce à mesurer et le gradient de la pièce à mesurer provoque un non-cliquette des images de bulle d’air de remorquage; faites pivoter le disque gradué jusqu’à ce que les images de bulle d’air de remorquage coïncident et que la lecture puisse être obtenue immédiatement. le gradient réel de la pièce de mesure peut être calculé par la formule suivante:

gradient réel = valeur de gradient fulcrum disque disque

exemple de renard: lecture du disque: 5 gradients; comme ce niveau d’image composite est renard avec sa valeur de gradient et sa distance du complexe, c’est-à-dire la valeur du gradient: 0,01 mm / m et la distance du point d’appui: 165 mm.

donc: gradient réel = 165 mm 5 0,01 / 1000 = 0,00825 mm

6.
7. 6. avis d’opération:

(1) avant d’utiliser, nettoyez la poussière d’huile avec de l’essence, puis nettoyez avec de la gaze absorbante.

(2) le changement de température a une grande influence sur l’instrument et il doit donc être séparé avec une source de chaleur pour éviter l’erreur.

(3) pendant la mesure, faites pivoter le disque gradué jusqu’à ce que les images de bulle d’air de remorquage coïncident complètement, puis les lectures sur des directions positives et négatives peuvent être prises.

(4) si l’instrument est trouvé en position zéro correcte, elle peut être ajustée; mettez l’instrument sur une table stable et faites pivoter le disque gradué pour régler les images de bulles d’air de remorquage pour obtenir la première lecture a; tournez ensuite l’instrument d’ici 180o et remettez à sa place d’origine. ra-rotate le disque gradué pour que les bulles de remorquage coïncident pour obtenir la deuxième lecture b. ainsi 1/2 (α + β) est l’écart zéro de l’instrument. desserrer les trois vis de support sur le disque gradué et appuyer légèrement à la main le capuchon de réglage en relief; faites pivoter le disque par 1/2 (α + β) pour obtenir l’écart zéro et le composite de ligne de points; fixez enfin les vis.

(5) après le travail, la surface de travail de l’instrument doit être nettoyée et recouverte d’huile anhydre sans acide et antirute et de papier anti-chair; mettez-le dans une boîte en bois, puis conservez-le dans un endroit sec propre.
