Pin Gauge-fr

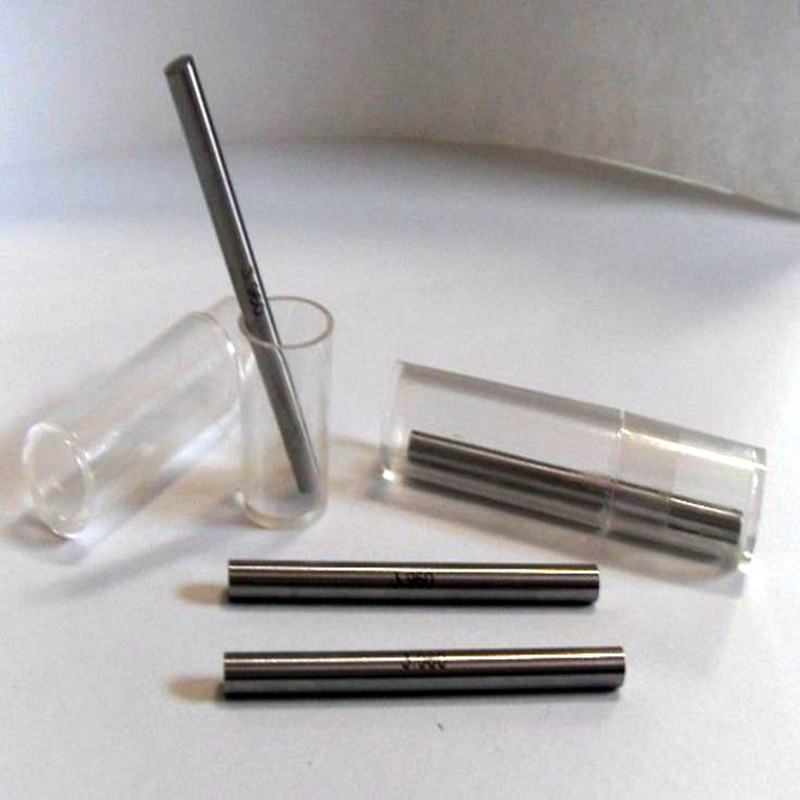

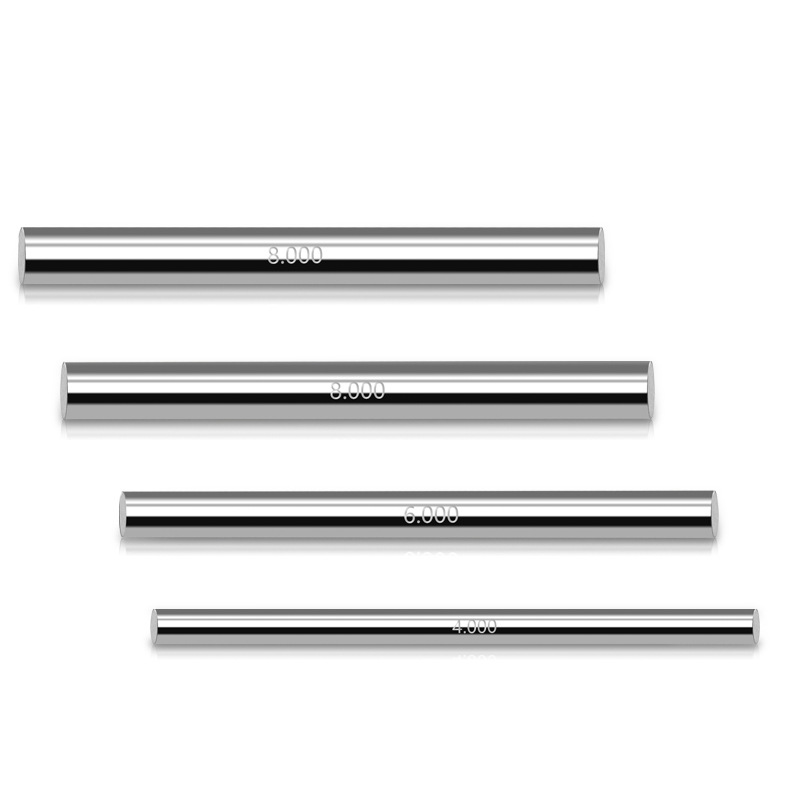

En forme de cylindre, l’échelle est lue à partir du diamètre du cylindre, lors de la mesure, la jauge de bouche est perpendiculaire à la coupe transversale du trou rond, à travers le trou rond. Si vous ne pouvez pas passer, remplacez la jauge de fiche de plus petit diamètre; Si vous pouvez passer et que l’espace est trop grand, remplacez la jauge de fiche de plus grand diamètre. Jusqu’à ce que la recherche de la jauge de fiche appropriée passe à travers le trou rond et qu’il y ait un léger sentiment de friction (besoin de sentir le jugement), alors le diamètre intérieur du trou rond est le diamètre de la jauge de bouchon de type broche.

Qu’est-ce qu’une jauge PIN?

Les jauges à broches sont généralement en acier durci ou d’autres matériaux durables pour résister à l’usure et à la déformation, garantissant une fiabilité à long terme dans divers contextes de fabrication. Ces jauges sont disponibles en différentes tailles standard, permettant aux utilisateurs de sélectionner la bonne broche pour le diamètre de trou spécifique qu’ils ont besoin pour mesurer. Il convient de noter que les jauges de broches sont souvent classées en deux types: aller à la jauge et à la jauge. La jauge PIN GO est utilisée pour vérifier qu’un trou se trouve dans la tolérance spécifiée, tandis que la jauge PIN sans go vérifie si le trou dépasse les limites spécifiées.

Le principal avantage de l’utilisation d’une jauge PIN réside dans sa simplicité et sa précision. Contrairement aux étriers ou à d’autres outils de mesure qui peuvent introduire des erreurs humaines, les jauges de broches fournissent une évaluation de passage de passage simple. Lorsqu’une jauge PIN s’adapte parfaitement dans un trou, il confirme que la taille du trou est dans la tolérance. S’il ne correspond pas ou ne va pas trop profondément, il indique un problème potentiel qui doit être résolu.

Les jauges d’épingle jouent un rôle essentiel dans les processus d’assurance qualité dans des industries telles que l’automobile, l’aérospatiale et la fabrication, où la précision est primordiale. En utilisant des jauges PIN, les organisations peuvent maintenir des normes de haute qualité, assurer la performance fonctionnelle des pièces assemblées et, finalement, améliorer la fiabilité des produits.

Utilisation de la jauge d’épingle

Dans le domaine de l’ingénierie et de la fabrication, la précision est primordiale. Un outil essentiel qui joue un rôle crucial dans la réalisation de cette précision est la jauge PIN. Une jauge PIN est un outil cylindrique utilisé pour mesurer le diamètre des trous ou la largeur des fentes. Il est conçu pour fournir des mesures précises et reproductibles, ce qui en fait un atout indispensable pour le contrôle de la qualité dans diverses industries.

Les jauges à broches sont disponibles en différentes tailles et sont généralement fabriquées à partir de matériaux de haute qualité tels que l’acier inoxydable, garantissant la durabilité et la résistance à l’usure. Avec un niveau de tolérance standard, ces jauges permettent aux utilisateurs d’évaluer si une dimension spécifique se situe dans des limites acceptables. Les fabricants utilisent souvent des jauges de broches pour vérifier les dimensions des pièces usinées, garantissant qu’ils répondent aux spécifications requises avant de passer à la prochaine étape de production.

L’application d’une jauge PIN est simple. Pour mesurer le diamètre d’un trou, l’utilisateur sélectionne la taille de la jauge PIN appropriée et l’inserte dans le trou. Si la broche s’adapte parfaitement sans force excessive, cela indique que le diamètre est correct. Inversement, si la jauge PIN ne correspond pas, une inspection supplémentaire est justifiée pour déterminer si la pièce est dans la tolérance.

De plus, les jauges à broches peuvent également être utilisées pour l’étalonnage d’autres instruments de mesure, garantissant qu’ils fournissent des lectures précises. Cet aspect les rend vitaux non seulement dans la fabrication mais aussi en laboratoire où des mesures précises sont cruciales.

Cours de jauge d’épingle

Les jauges à broches sont classées principalement en trois classes: A, B et C. Chaque classe sert un objectif unique et adhère à des tolérances spécifiques, permettant aux ingénieurs de sélectionner la jauge appropriée pour leurs besoins.

Les jauges de broches de classe A sont fabriquées avec la plus grande précision et sont idéales pour les applications nécessitant des tolérances étroites. Ces jauges sont couramment utilisées dans des situations où un niveau élevé de précision est nécessaire, comme pour les instruments de mesure d’étalonnage ou dans les processus de contrôle de la qualité où la validation des dimensions des composants est critique.

Les jauges d’épingle de classe B offrent un équilibre entre la précision et la rentabilité. Ils conviennent aux tâches de mesure générales et sont souvent utilisés dans l’atelier où des mesures fréquentes sont prises. Bien qu’ils ne fournissent pas le même niveau de précision que les jauges de classe A, ils sont toujours essentiels pour maintenir une qualité cohérente dans les processus de production.

Les jauges de broches de classe C sont conçues pour des applications moins exigeantes, servant souvent d’outil d’inspection rapide ou pour des vérifications approximatives. Leurs tolérances sont plus grandes, les rendant moins précises mais aussi plus économiques. Les jauges de classe C sont couramment utilisées dans des situations où une précision élevée n’est pas essentielle, permettant un processus de mesure plus efficace sans avoir besoin de précision raffinée des classes précédentes.

Norme: GB / T1957

MADES: GCR15

Unité: mm
